DIVISIONE PREFABBRICATI

IN LINEA CON LE ESIGENZE DELL'EDILIZIA MODULARE

Expa Edilizia opera nel settore dell'edilizia modulare. Essa e' nata nel 1994 dall'unione di professionisti qualificati che hanno maturato pluriennali esperienze nei diversi settori dellla prefabbricazione. L'ausilio di tecnologie avanzate e la competenza tecnica relativa allla produzione di pannelli prefabbricati di parete, abbinati a strutture portanti in acciaio, cemento o legname lamellare, ci consentono di realizzare in tempi brevissimi qualsiasi tipo di costruzione, monopiano o pluripiano, in Italia ed all'estero, chiavi in mano.

LA PREFABBRICAZIONE E IL LEGNO LAMELLARE SINONIMO DI PRATICITA' E BELLEZZA

COSTRUZIONI PREFABBRICATI leggeri con progettazione e realizzazione chiavi in mano in Italia ed all'estero di costruzioni monopiano/pluripiano di
- Alloggi per maestranze
- Abitazioni residenziali e turistico/alberghiere
- Uffici
- Mense
- Spogliatoi
- Scuole e asili
- Ospedali
- Centri geriatrici
- Interventi d'emergenza (terremoti, alluvioni, ecc...)
- Centri per immigrati e di prima accoglienza
- Campi per nomadi

Expa si propone di risolve per voi tutti, i problemi derivanti dal coordinamento delle varie attività di lavoro, necessari per avere l'opera finita chivi in mano.

Tra i vari servizi, offriamo:
- Opere murarie
- Impianti elettrici
- Impianti idrico-sanitari
- Riscaldamento
- Condizionamento

Se richiesto, completano il nostro servizio:
- Esecuzione degli allacciamenti
- Progettazione degli arredamenti
- Eventuali sistemazioni esterne

Linea Prefabbricati

Tecnologie avanzate & competenza tecnica permettono la realizzazione di qualsiasi tipo di costruzione.
Costruzioni di edifici prefabbricati mono/pluripiano realizzati integrando diverse tipologie di materiali.

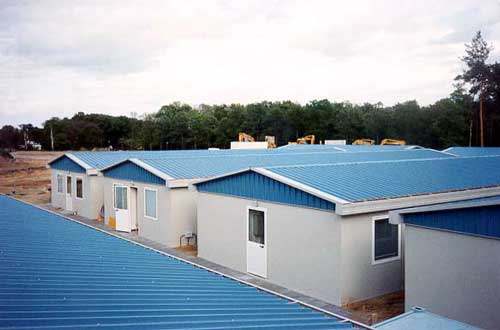

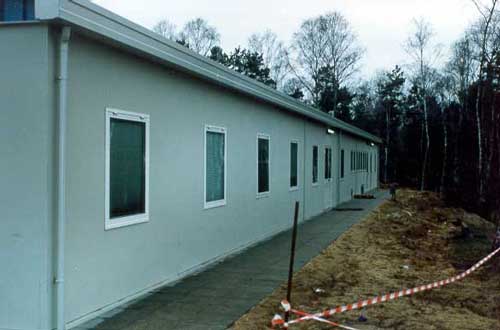

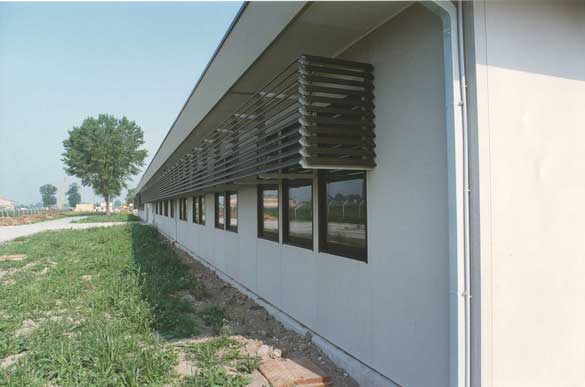

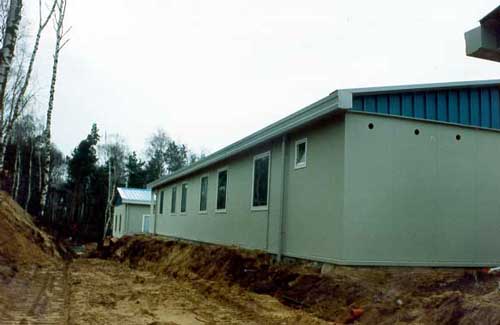

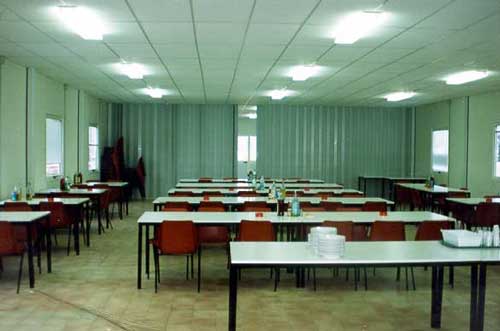

Vista esterna sala mensa.	Vista interna sala mensa in un campo di lavoro.	Campo di lavoro per 300 persone realizzato in Germania a Berlino.	Campo di lavoro per 300 persone realizzato in Germania a Berlino.	Uffici Bull Inf. System Italia s.p.a. realizzati a Pregnana Milanese (Mi).

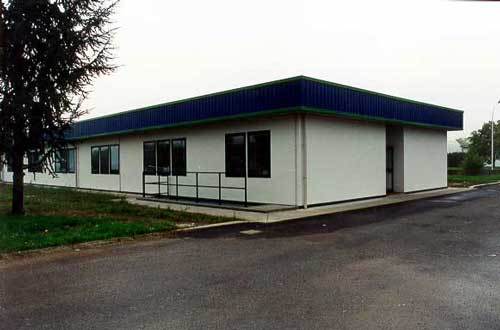

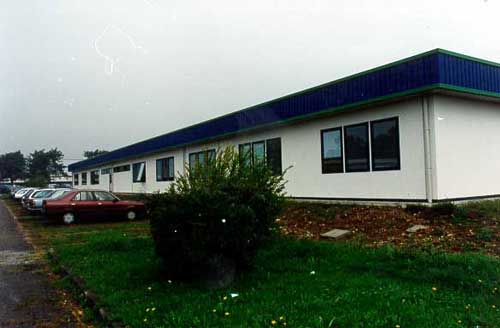

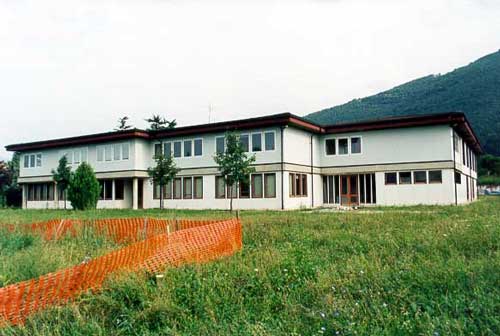

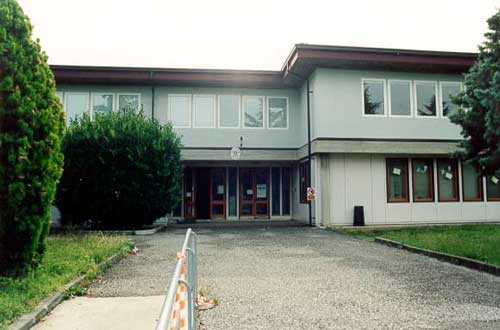

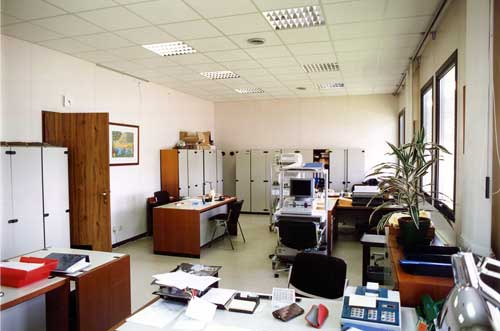

Uffici Bull Inf. System Italia s.p.a. realizzati a Pregnana Milanese (Mi).	Vista esterna palazzina uffici.	Vista interna palazzina uffici.	Scuole elementari realizzate nel comune di Bovezzo.	Scuole elementari realizzate nel comune di Bovezzo.

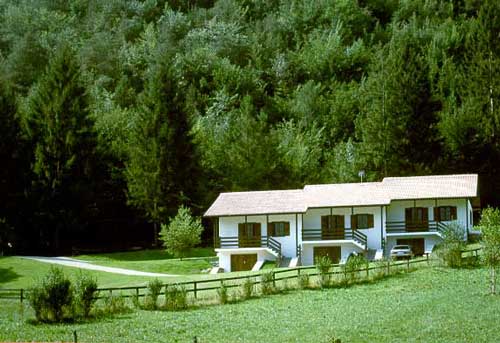

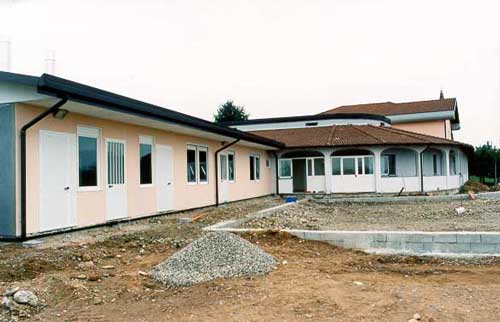

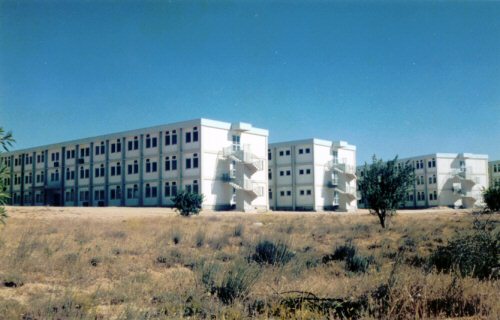

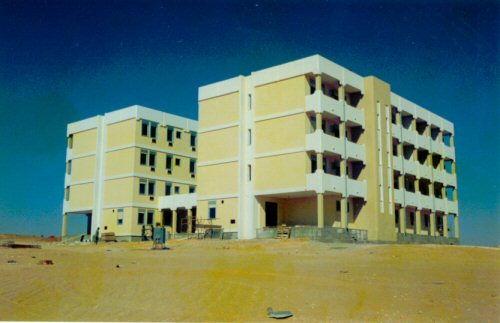

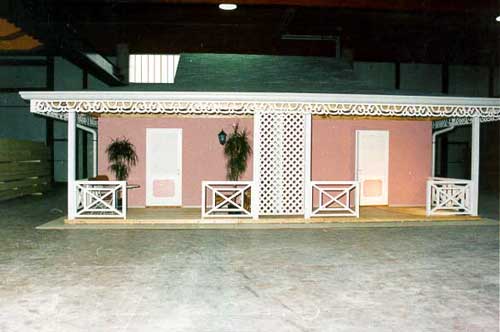

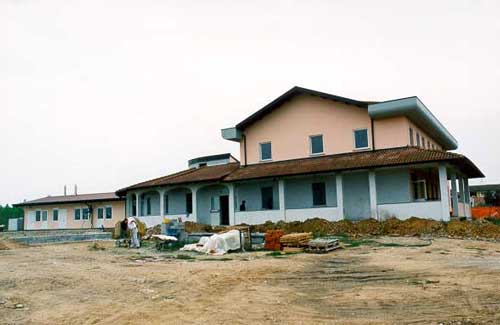

Centro geriatrico realizzato a Palestro (Pavia).	Centro geriatrico realizzato a Palestro (Pavia).	Costruzioni pluripiano costruite in nord Africa.	Costruzioni pluripiano costruite in nord Africa.	Villette per residenza turistico-alberghiera realizzate nei caraibi alle isole Granadine.

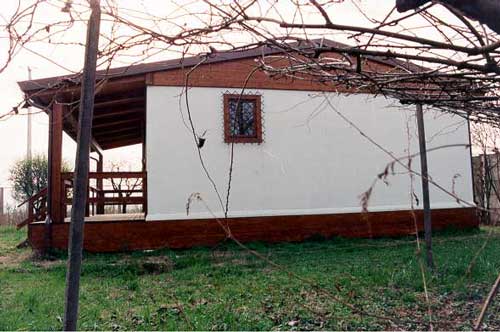

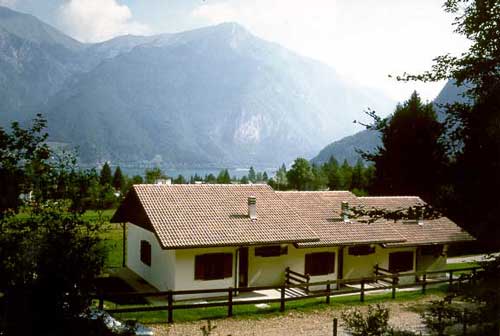

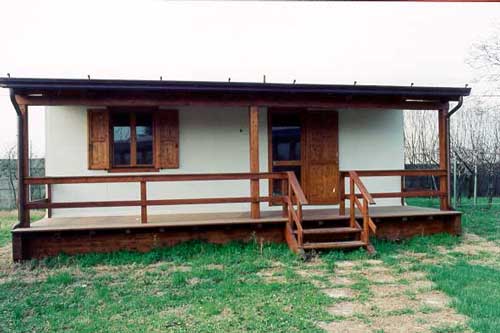

Casette a schiera realizzate in Val di Ledro.	Casette a schiera realizzate in Val di Ledro.	Villetta singola con basamento e struttura portante in legno lamellare.	Villetta singola con basamento e struttura portante in legno lamellare.	Villette per residenza turistico-alberghiera realizzate nei caraibi alle isole Granadine.

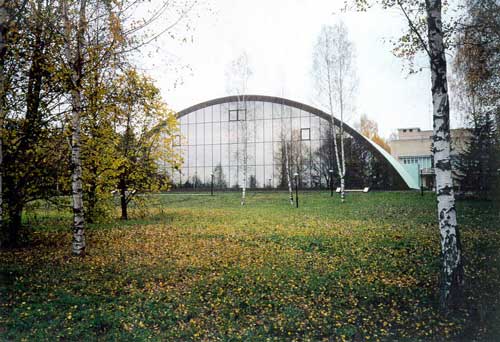

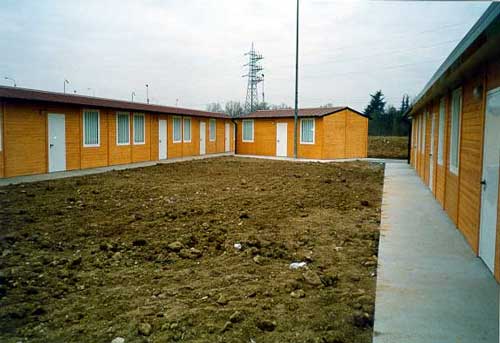

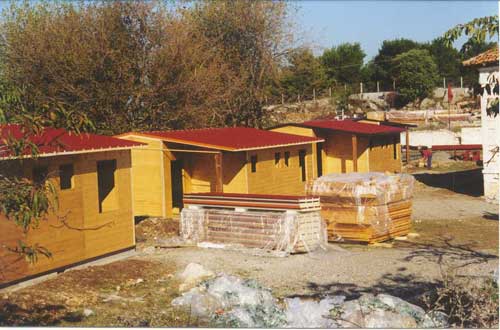

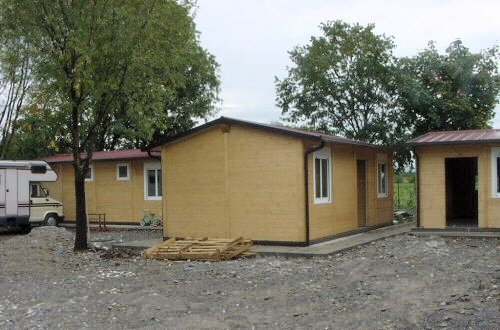

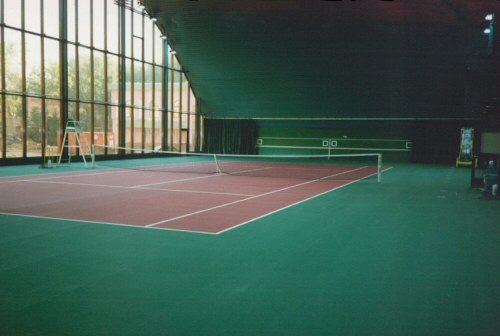

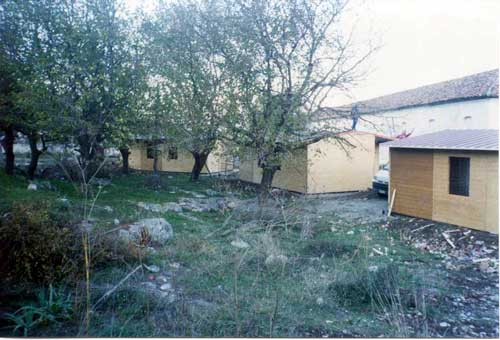

Campo nomadi realizzato a Brescia.	Campo nomadi in Chiari (Bs).	Campo profughi kosovari realizzato in Albania.	Campo profughi kosovari realizzato in Albania.	Campo tennis realizzato a Mosca.

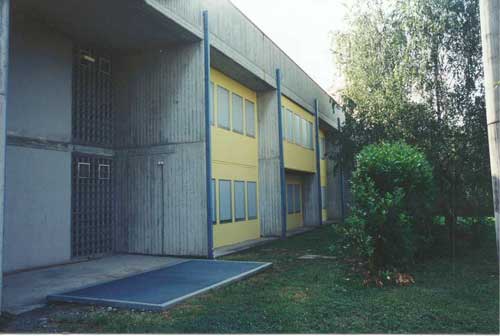

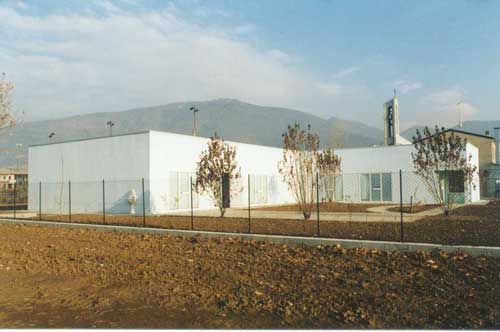

Campo tennis realizzato a Mosca.	Asilo nido realizzato a S.Polo (Brescia).	Ristrutturazione e risanamento da amianto scuola media di Almenno S.B. (Bg).

DESCRIZIONE TECNICA

DESCRIZIONE TECNICA

1.Fondazioni e basamenti. (abitualmente escluse dalla ns. fornitura). Devono essere eseguiti secondo i requisiti di perfetta orizzontalita' e squadratura, rispettando fedelmente le dimensioni specificate sulle ns. tavole di progetto. Per la buon'esecuzione dei lavori, l'impresa deve attenersi alle disposizioni della Direzioni Lavori. Eventuali oneri derivanti dalla non corretta esecuzione delle opere murarie sono a carico del committente.

2.Pavimenti. (abitualmente esclusi dalla ns. fornitura). E' prevista la fornitura e posa in opera di piastrelle in monocottura, prima scelta, colori e dimensioni a scelta del cliente.

3.Pareti e serramenti. 3.1Pannelli di parete esterni ed interni. Fornitura e posa in opera di pannelli di parete intercambiabili , autoportanti e collegati tra loro da "H" in PVC o "T" in alluminio d'unione. La loro dimensione e' di m. 0,60/1,20x3,00. Sono costruiti da un'intelaiatura d'acciaio zincato (spess. mm. 2), o legno trattato (di sezione mm. 45x52), rivestita su entrambi i lati con lastre di fibrocemento esente da amianto "Cembonit", da mm. 4 ciascuna. Fra le lastre di rivestimento sono interposte schiume coibenti di natura poliuretanica, di densita' 40Kg/mq. Lo spessore totale del pannello e' di mm. 60. La trasmittanza termica unitaria del pannello e' di K = 0,50 Kcal/h mq °C. 3.2Serramenti. Fornitura e posa in opera di serramenti, esterni ed interni, in alluminio preverniciato di colore bianco, completi di ferramenta , serrature e dotati di vetro camera 4+9+4. Prevediamo : finestre da cm. 100x130, ad un battente apribile a sporgere o wasistas, complete di avvolgibile in P.V.C. ; finestrini da cm. 100x50 del tipo apribile a wasistas ; porte esterne cieche o a vetri da cm. 90x220, ad un battente complete di maniglione antipanico se necessario ; porte esterne cieche o a vetri da cm. 160x220, a due battenti complete di maniglione antipanico se necessario ; porte interne cieche, da cm. 65/80x210, ad un battente ; qualsiasi altro tipo di serramento a richiesta del cliente.

4.Tetto e copertura. Prevediamo la fornitura e posa in opera di struttura portante il tetto, del tipo a due falde con pendenza 20%, composto da capriate e croci di controvento, realizzate con tubolari metallici d'adeguate dimensioni e trattati con due mani d'antiruggine. Le capriate sono poste trasversalmente alla costruzione, ad interasse di circa mt. 2,40/3,60, adeguatamente calcolate per supportare i normali carichi di neve e vento richiesti dalle normative vigenti, La copertura e' realizzata con posa di pannelli sandwich formati da una lamiera d'acciaio, preverniciata e nervata (spessore 6/10 mm), e da un sottostante strato di cartonfeltro (avente anche la funzione di barriera vapore) con interposte schiume coibenti espanse di natura poliuretanica (spessore mm. 30), fissati ad un'adeguata orditura d'arcarecci metallici.

5.Canali pluviali. Fornitura e posa in opera di canali di gronda in lamiera preverniciata, spess. 8/10 mm. , completi di pluviali e corredati di tutti i particolari e gli accessori per il loro fissaggio. Sono previste, inoltre, tutte le eventuali converse e lattonerie varie per dare l'opera finita a perfetta regola d'arte.

6.Soffitti. Fornitura e posa in opera di soffitto interno costituito da pannelli in lana di roccia pressata Armstrong, tipo Cortega, da cm. 60x60, (spessore 16 mm.) posati e supportati da orditura di profili metallici preverniciati. Un ulteriore isolamento termo-acustico e' ottenuto con un materassino di lana di vetro, (spessore 50 mm.) posato sul controsoffitto. Il soffitto esterno delle sporgenze di gronda e' realizzato in perline di legno d'abete, spess. 10 mm. , trattate con impregnante, colore a scelta del cliente.

7.Pitturazione. La pitturazione esterna, da realizzarsi sul posto, e' costituita da rivestimento plastico continuo di tipo pigmentato, a base di resine acriliche minerali resistenti alla luce; l'aspetto estetico e' caratterizzato da una finitura a buccia d'arancia. La pitturazione interna, da realizzarsi sul posto, e' invece costituita da pittura acrilica lavabile per tutti i locali e vernici poliuretaniche, lavabili, resistenti a disinfettanti e muffe per i locali servizi.

8.Finiture. Fornitura e posa in opera di materiali necessari all'ultimazione del montaggio, quali : battiscopa in legno per tutti i locali ed in PVC per i servizi igenici, cornici esterne ed interne, soglie, profili vari e quant'altro necessario per finire l'opera a regola d'arte.

9.Impianti tecnologici. 9.1Impianto elettrico. Fornitura e posa in opera di un impianto elettrico, realizzato secondo la normativa C.E.I. 64-8, con tensione 380V/220V - 50 Hz - trifase + neutro. Tutti i materiali impiegati sono certificati con marchio IMQ (Istituto Italiano del Marchio di Qualita'). La linea d'allacciamento dall'esterno al quadro centrale e' esclusa dalla ns. fornitura. Prevediamo : quadro elettrico generale per l'alimentazione dei vari circuiti luce e forza motrice ; impianto di distribuzione F.M. ; impianto per il funzionamento della messa a terra dell'impianto elettrico e la dispersione elettrostatica delle masse metalliche. Il quadro generale e' del tipo modulare, dotato d'interruttori automatici magnetotermici differenziali ad alta sensibilita', adeguati al carico ed e' dimensionato esclusivamente per gli impianti previsti di ns. fornitura. La rete di distribuzione e' realizzata con tubazioni flessibili in PVC autoestinguente, del tipo pesante corrugato. I percorsi di distribuzione orizzontale corrono nel sottotetto, sopra nel sottotetto, sopra il controsoffitto, quelli verticali in tubazioni di PVC rigido od in canalina. Le giunzioni o i cambi di sezione dell'impianto sono realizzati all'interno di scatole di derivazione, del tipo autoestinguente ispezionabile. I conduttori sono del tipo flessibile, con isolamento N07V-K e sezioni minime pari a mm2. 1,5 per il circuito d'illuminazione e mm2. 2,5 per quello di forza motrice. L'impianto comprende : punti luce ; prese luce da 10A ; prese industriali da 16A ; rete di messa a terra dell'impianto e delle parti metalliche, realizzata con calate verticali in corda di rame nuda, (sezione mm2. 35) poste all'interno di tubazioni in PVC del tipo pesante. E' esclusa dalla ns. fornitura la realizzazione della maglia di terra esterna (anello perimetrale e relativi dispersori). 9.2Impianto idrico-sanitario. L'impianto idrico-sanitario comprende la fornitura e posa in opera degli apparecchi sanitari completi di rubinetteria, sifoni e tubazioni di scarico, nonche' la rete di distribuzione dell'acqua, saracinesche, rubinetti d'intercettazione e quant'altro necessario. La rete di distribuzione dell'acqua sara' realizzata con tubazioni in polipropilene del tipo ad alta densita' che corrono nel sottotetto, sopra il controsoffitto, ed in acciaio zincato sotto il pavimento. La rubinetteria e' in ottone cromato a perfetta tenuta. La rete di scarico e' realizzata con tubazioni del tipo in PVC pesante, esenti da difetti e di spessore uniforme. L'impianto comprende : docce ; lavabi ; w.c. ; bide' ; boiler ; attacchi per il lavello e quant'altro richiesto dal cliente. 9.3Impianto di riscaldamento/condizionamento. L'impianto di riscaldamento sara' realizzato mediante piastre elettriche, di potenzialita' adeguata per la localita' di destinazione, nei servizi e corridoi. In tutti gli altri locali (esclusi i ripostigli e i depositi) sara' realizzato un impianto di climatizzazione (caldo/freddo), mediante condizionatori monoblocco a parete, di potenzilita' adeguata per la localita' di destinazione. Prevediamo comunque qualsiasi tipo di riscaldamento/condizionamento richiesto dal cliente.

DESCRIZIONE TECNICA

1.Fondazioni e basamenti (abitualmente escluse dalla ns. fornitura). I basamenti devono essere eseguiti secondo i requisiti di perfetta orizzontalita' e squadratura, rispettando fedelmente le dimensioni specificate sulle ns. tavole di progetto. La ns. societa' s'impegna per un incontro preliminare e chiarificatore , prima dell'inizio lavori, con l'impresa esecutrice. Per la buona esecuzione dei lavori l'impresa deve attenersi alle disposizioni della Direzioni Lavori. Eventuali oneri derivanti dalla non corretta esecuzione delle opere murarie sono a carico del commitente.

2.Pavimenti (abitualmente escluse dalla ns. fornitura). E' prevista la fornitura e la posa in opera di piastrelle in monocottura prima scelta con colori e dimensioni a scelta del cliente.

3.Pareti e serramenti. 3.1Pannelli e serramenti esterni/interni tipo E80. E' prevista la fornitura e posa in opera di pannelli di parete, intercambiabili, autoportanti e maschianti tra loro. La loro dimensione e' di m. 1/2x2,5/3. Sono costituiti da un'intelaiatura in legno trattato, di sezione mm. 100/50x50/40, rivestita su entrambi i lati con perline d'abete, da mm.18 (20 nominali), trattate con due mani d'impregnante. Fra le perline e' interposto un materassino di lana di roccia di spessore mm.50. La trasmittanza termica unitaria del pannelllo e' K=0,60Kcal/mc°. Lo spessore totale del pannello e' di mm. 80(nominale). 3.2Serramenti soluzione legno. E' prevista la fornitura di serramenti in legno di pino, trattato con impregnante ed apposite vernici protettive, colore a scelta del cliente. I serramenti sono completi di ferramenta, serrature, maniglie e quanto necessario per dare l'opera finita.
Sono inoltre dotati di vetro camera da mm. 4+9+4. Prevediamo : porte esterne cieche da cm.80x120; finestre ad un'anta apribile a bandiera con scuretto esterno da cm.80x120; porte interne cieche da cm.60/80x120. 3.3Serramenti (soluzione alluminio). E' prevista la fornitura e posa in opera di serramenti esterni ed interni, in alluminio preverniciato di colore bianco, completi di vetrocamera da mm.4+9+4, maniglia, ferramenta, serrature e quanto altro necessario per dare l'opera finita. Prevediamo : portoncini d'ingresso cieco da cm.80x120; finestre da cm. 110x145 apribili a sporgere regolabili, con barre di protezione e veneziane oscuranti interne; finestrini da cm.60X60 con apertura a wasistas; porte interne cieche da cm60/80x210.

4.Sistemi di ancoraggio alla base e posa in opera. Prevediamo la fornitura e posa in opera di uno zatterone perimetrale di base tubolare d'acciaio zincato adeguatamente fissato al basamento. I pannelli di parete verranno ancorati al sopra descritto tubolare, con appositi profili metallici, e si incastreranno sul lamierino, perimetrale di base, realizzato in lamiera preverniciata ed avente la funzione di sgocciolatoio.

5.Tetto, copertura e relativi sistemi di ancoraggio. Prevediamo la fornitura e posa in opera di una struttura portante, la copertura, con pendenza circa 20%, formata dalle stesse pareti su cui poggia la trave di colmo, realizzata in legno di abete 1° scelta trattata con due mani di impregnante. La trave di colmo sara' fissata alle pareti con appositi tirafondi e squadrette per aumentarne la base d'appoggio dove necessario. La copertura sara' realizzata con pannelli sandwich formati da due lamiere d'acciaio zincato, preverniciato e nervato (spessore 5/10mm.), con interposto un isolamento da mm. 50 di schiume coibenti espanse di natura poliuretanica.

6.Soffitti e finiture. Prevediamo soffitti interni e di gronda in lamiera microgrecata, zincata e preverniciata di colore bianco, seguenti la pendenza del tetto. E' prevista inoltre la fornitura e posa in opera dei materiali necessari all'ultimazione del montaggio, quali : battiscopa in legno, cornici esterne ed interne, soglie, profili vari e quant'altro necessario per dare l'opera finita a regola d'arte.

7.Pitturazione. E' prevista la pitturazione in stabilimento con due mani di vernici impregnanti, su tutti i materiali lignei, ed una mano a finire sul posto, dopo il montaggio. Nei bagni e nell'angolo cottura, prevediamo due mani di verniciatura a smalto lucido, uso marino, a tutt'altezza.

8.Canali e pluviali. E' prevista la fornitura e posa in opera di canali di gronda, in lamiera preverniciata, spess. 8/10mm., completi di pluviali e corredati di tutti gli accessori necessari per il loro fissaggio. Sono previste, inoltre, tutte le eventuali converse e lattonierie varie per permettere di dare l'opera finita a perfetta regola d'arte.

9.Impianti tecnologici. 9.1Impianto elettrico. E' prevista la messa in opera di un impianto elettrico, realizzato secondo la normativa C.E.I. 64-8, tensione 380V/220V - 50Hz - trifase + neutro. Tutti i materiali impiegati sono certificati con marchio IMQ (Istituto Italiano del Marchio di Qualita'). La linea d'allacciamento dall'esterno al quadro generale e' esclusa dalla ns. fornitura. Prevediamo : un quadro elettrico generale per l'alimentazione dei vari circuiti luce e forza motrice; impianto di distribuzione F.M.; impianto per il funzionamento della messa a terra dell'impianto elettrico. Il quadro generale e' del tipo modulare, dotato di interruttori automatici magnetotermici differenziali, ad alta sensibilita', adeguati al carico ed e' dimensionato esclusivamente per gli impianti previsti di ns. fornitura. La rete di distribuzione e' realizzata con tubazioni flessibili in PVC autoestinguente, del tipo pesante corrugato. I percorsi di distribuzione orizzontale e verticale sono previsti con tubazioni esterne alle pareti di PVC rigido od in canalina. Le giunzioni ed i cambi di sezione dell'impianto sono realizzati all'interno di scatole di derivazione, del tipo autoestinguente ispezionabile. I conduttori sono del tipo flessibile, con isolamento N07V-K e sezioni minime pari ad mm2 1,5 per il circuito d'illuminazione e mm2 2,5 per quello di forza motrice. L'impianto, conformemente ai disegni che allegheremo comprende : punti luce a parete, interruttori, prese da 10A, prese da 16A, prese con interruttore bipolare per lavatrice, prese con interruttore bipolare per boilers elettrici, prese con interruttore bipolare per convettori elettrici. 9.2Impianto idrico-sanitario. L'impianto idrico-sanitario comprende la fornitura e posa in opera degli apparecchi sanitari completi di rubinetteria, sifoni e tubazioni di scarico, nonche' la rete di distribuzione dell'acqua, saracinesche, rubinetti d'intercettazione e quant'altro necessario. L'impianto, conformemente ai disegni allegati, 99034/A - 99034/B comprende : lavabi, turche o wc, docce o vasca da bagno, attacco per lavandino di cucina, attacchi per lavatrice, bolilers elettrici da lt.30, quant'altro richiesto dal cliente. 9.3Impianto di riscaldamento. L'impianto di riscaldamento comprende la fornitura e posa in opera dei seguenti convettori elettrici completi e di adeguata potenzialita' : convettori per bagni, convettori per stanze.

DESCRIZIONE TECNICA

DESCRIZIONE TECNICA
Ogni costruzione speciale ha una sua particolare descrizione tecnica secondo le esigenze del cliente. Come esempio, riportiamo sotto, la descrizione tecnica dell'asilo nido di S.Polo - Brescia (vedi immagini di dettaglio).

1.Fondazioni, basamenti ed opere murarie in genere (abitualmente esclusi dalla ns. fornitura). Il basamento ed i plinti devono essere eseguiti secondo i requisiti di perfetta orizzontabilita' e squadratura, rispettando fedelmente le dimensioni specificate sulle ns. tavole di progetto. La ns. societa' si impegna per un controllo preliminare e chiarificatore, prima dell'inizio lavori, con l'impresa esecutrice. Per la buona esecuzione dei lavori l'impresa deve attenersi alle disposizioni della Direzioni Lavori. Eventuali oneri derivanti dalla non corretta esecuzione delle opere murarie sono a carico del committente.

2.Pavimenti e rivestimenti. E' prevista la fornitura e posa in opera di : pavimento in gres ceramico antisdrucciolo, in piastrelle da cm. 20x20 per i locali servizi igienici, lavanderia, scambiatore, cucina, dispensa e ripostiglio ; pavimento vinilico (morbido) in teli saldati, colori a scelta della D.L., per tutti gli altri locali ; rivestimento in ceramica, in piastrelle da cm. 20x20, nei locali servizi igienici e cucina, per un'altezza di mt. 2,00.

3.Serramenti. E' prevista la fornitura e posa in opera di serramenti, esterni ed interni, in alluminio preverniciato bianco completi di vetro camera, vetro camera + vetri di sicurezza per le porte esterne e tendine oscuranti su tutti i serramenti esterni.
Prevediamo : n°2 finestre da cm. 240x185, a 3 specchiature, con apertura a sporgere o a wasistas ; n°6 finestre da cm. 240x110, a 3 specchiature, con apertura a sporgere o a wasistas ; n°5 finestre da cm. 120x110, ad 1 anta, con apertura a sporgere o a wasistas ; n°8 porte finestre da cm. 240x210, a 3 specchiature, con apertura esterna e maniglione antipanico ; n°2 porte esterne cieche da cm. 120x210, ad un battente apribile esternamente e maniglione antipanico ; n°1 porta esterna cieca da cm. 90x210, ad un battente apribile esternamente e maniglione antipanico ; n°2 finestrini da cm. 100x0,60, ad un'anta con apertura a wasistas ; n°3 porte interne cieche, da cm. 140x 210, a 2 battenti ; n°1 porta interna cieca, da cm. 120x210, a 2 battenti e con maniglione antipanico ; n°2 porte interne cieche, da cm. 90x210, ad un battente e con maniglione antipanico ; n°17 porte interne cieche, da cm. 90x210, ad un battente ; n°4 vetrate fisse, da cm. 120x200, per le sale da pranzo ; n°2 cupolini trasparenti, da cm. 120x210, in copertura.

4.Pareti. 4.1Pareti esterne. E' prevista la fornitura e posa in opera di pareti esterne con profili in cartongesso, spessore 100 mm. + lastra esterna in "Cembonit", da 6 mm. e lastra interna in cartongesso, da 12,5 mm. . Isolamento interno in lana di vetro, pannello Paribel 50+50. L'altezza totale delle pareti e' di mt. 4,00 esternamente e di mt. 3,00 internamente. Lo spessore totale delle pareti e' di circa 119 mm. . 4.2Pareti interne. E' prevista la fornitura e posa in opera di pareti interne in cartongesso, con profili da 75 mm. + 2 lastre (una per parte) di cartongesso, da 12,5 mm. con interposta lana di vetro, spess. 50 mm. . L'altezza totale delle pareti e' di mt 3,00. Lo spessore totale delle pareti e' di circa 100 mm. .

5.Struttura postante e copertura. E' prevista la fornitura e posa in opera di una struttura portante la copertura, realizzata in profili di acciaio trattati con 2 mani di antiruggine, calcolata secondo le normative vigenti ed atta a sopportare i normali carichi di neve e vento previsti per la zona di destinazione. Prevediamo pilastri in tubolare da mm. 100x200, isolati con poliuretano iniettato e nascosti nelle pareti; capriate semipiane con pendenza circa 10% e poste ad interasse di circa mt. 3,20/3,90; correntini; controventi e quanto necessario per dare l'opera finita. La copertura e' realizzata con posa di pannelli sandwich formati da una lamiera in acciaio zincato, nervato e preverniciato, spess. 6/10 mm. e da un sottostante strato di cartonfeltro, con interposte schiume coibenti espanse di natura poliuretanica spess. 30 mm. + greca.

6.Soffitti. E' prevista la fornitura e posa in opera di soffitto interno costituito da pannelli in lana di roccia pressata Armstrong, tipo Cortega, da cm. 60x60 (spessore 16 mm.) posati e supportati da orditura di profili metallici preverniciati. Un ulteriore isolamento termo-acustico e' ottenuto con un materassino in lana di vetro imbustata, (spessore 50 mm.) posato sul controsoffitto.

7.Finiture. E' prevista la fornitura e posa di materiali necessari all'ultimazione del montaggio, quali : battiscopa in legno, P.V.C. o altro, cornici esterne ed interne, soglie, profili vari e quant'altro necessario per dare l'opera finita a regola d'arte.

8.Canali di gronda. E' prevista la fornitura e posa in opera di canali di gronda, converse e quant'altro necessario per ultimare la copertura, in lamiera preverniciata spess. 8/10 mm. .

9.Pitturazione. E' prevista una pitturazione esterna realizzata con pittura plastica su rete e resina, posata precedentemente sulle pareti esterne. La pitturazione interna e' invece costituita da pittura acrilica lavabile per tutti i locali.

10.Impianti tecnologici 10.1Impianto elettrico. E' prevista la fornitura e posa in opera di un impainto elettrico, realizzato secondo la normativa C.E.I. 64-8, con tensione 380V/220V - 50 Hz - trifase + neutro. Tutti i materiali impiegati sono certificati con marchio IMQ ( Istituto Italiano del Marchio di Qualita'). La linea di allacciamento dall'esterno al quadro generale e' esclusa dalla ns. fornitura. Prevediamo : A) Fornitura e posa in opera di : n°46 punto luce interrotto ; n°2 punto luce deviato ; n°4 punto luce interrotto IP55 ; n°1 punto luce deviato IP55 ; n°34 punto luce aggiunto ; n°2 pulsante a tirante ; n°2 suoneria servizi ; n°21 prese bipasso 10/16A ; n°7 prese bipasso 10/16A con protezione ; n°4 prese CEE 2x16A+T con interruttore di blocco ; n°3 presa telefonica ; n°1 presa TV ; n°1 allarme per servizi disabili ; n°6 aspiratori centrifughi 90 mc/ora ; n°2 elettrificazione lucernari (escluso motori e loro montaggio) ; n°15 corpi illuminati semplici completi di lampada incandescenza 60W ; n°3 plafoniere 2x36W IP55 complete di tubi fluorescenti ; n°200 tubi fluorescenti 18W/33 ; n°9 lampade di emergenza 6W ; n°2 pulsanti di sicurezza a vetro frangibile per sgancio di emergenza ; B) Fornitura e posa in opera di quadro elettrico completo di : n°1 portello trasparente ; n°3 interruttore automatico magnetotermico differenziale 2x10A 6KA 0,03A linee luce ; n°5 interruttore automatico magnetotermico differenziale 2x16A 6KA 0,03A linee prese ; n°1 interruttore automatico magnetotermico differenziale 2x16A 6KA 0,03A linea C.T. ; n°1 interruttore automatico magnetotermico differenziale 4x15A 6KA 0,03A linea cucina ; n°3 spie luminose complete di fusibili per presenza rete ; n°1 trasformatore 12V per suoneria ; n°1 scaricatore di massima tensione ; n°1 sezionatore 4x32A ; cablaggio, montaggio e collegamento ; C) Fornitura, cablaggio e posa in opera di quadro elettrico per C.T. completo di teleruttori, salvamotori, segnalazioni e quant'altro necessario. 10.2Impianto idrico-sanitario. Fornitura e posa in opera di : tubazione zincata per la realizzazione della rete di distribuzione orizzontale, verticale, all'interno dei servizi di acqua fredda, calda e ricircolo con tubo di acciaio zincato MANNESMAN senza saldatura, filettato con manicotti, tabella UNI 3824/74, compresa raccorderia in ghisa malleabile a cuore bianco, braccialetti di fissaggio ; coibentazione termica delle tubazioni, a norma legge 10/91, realizzata con guaina isolante, compreso collante di fissaggio e terminali in lamierino alle testate , sp. 9 mm. acqua calda, sp. 6 mm. acqua fredda ; n°1 lavabo sospeso fisso per disabili da cm. 65x58,5 di colore bianco, completo di rubinetteria a leva clinica in ottone cromato monoforo con piletta e tappo a catenella , mensole, sifone a bottigli, raccordi flessibili, viti, bulloni, tubo di prolungamento con rosone, compreso collegamento alla rete di scarico ; n°1 w.c. bidet per disabili di colore bianco, completo di cassetta di scarico a zainetto da 1,14 in P.V.C. , fissaggio, sedile in plastica, fissaggi e collegamento alla rete di scarico ; n°1 corrimano ad angolo da cm. 100x100 ; n°2 corrimano verticale da cm. 180 ; n°3 w.c. serie IRIL SCALA di colore bianco, completi di cassetta di scarico a zainetto da 1,14 in P.V.C., fissaggio, sedile in plastica e rubinetto di intercettazione, collegamento alla rete di scarico ; n°1 bidet serie IRIL SCALA di colore bianco, completo di rubinetteria in ottone cromato, sifone, raccordi flessibili, fissaggi e collegamento alla rete di scarico ; n°1 piatto doccia a pavimento sifonata da 80x80, completa di rubinetteria in ottone cromato, braccio doccia con soffione e sifone, compreso collegamento alla rete di scarico ; n°6 w.c. serie BAMBI SCALA di colore bianco, completi di cassetta di scarico a zainetto da 1,10 in P.V.C., fissaggio, sedile in plastica e rubinetto di intercettazione, collegamento alla rete di scarico ; n°3 lavabi serie IRIL SCALA larghezza cm. 65, completi di rubinetteria in ottone cromato monoforo con piletta e tappo a catenella , mensole, sifone a bottiglia, raccordi flessibili, viti, bulloni, tubo di prolungamento con rosone, compreso collegamenti alla rete d scarico ; n°6 lavabi serie IRIL SCALA larghezza cm. 53, completi di rubinetteria in ottone cromato con piletta e tappo a catenella, mensole, sifone a bottiglia, raccordi flessibili, viti bulloni tubo di prolungamento con rosone, compreso collegamenti alla rete di scarico ; n°8 rubinetti a cappuccio per intercettazione rete bagni ; n°5 ventilatore elicoidale per l'espulsione aria viziata portata 190 mc/h ;tubazioni di scarico dagli apparecchi alle braghe, per collegamento ai collettori di scarico, in polipropilene ad innesto, complete di raccordi e pezzi speciali, staffe materiali di uso e consumo e quant'altro necessario, diam. 40 per collegamento apparecchi sanitari numero apparecchi 22.
10.3.Centrale termica. Fornitura e posa in opera di : n°4 valvola di intercettazione a sfera pn16 dn5 ; n°1 filtro impurita' pn16 dn50 ; n°1 valvola di non ritorno pn16 dn50 ; n°1 scambiatore di calore a piastre. Potenzialita' resa all'acqua Kw 60. Pressione max esercizio 16 bar (fornitura A.S.M.) ; n°1 bitermostato ; n°1 termometro a quadrante diam. 80 fondo scala 0-120°C con pozzetto di controllo ; n°1 manometro a quadrante diam. 80 fondo scala 4 bar con rubinetto e ricciolo di isolamento ; n°1 vaso di espansione omologato ISPESL del tipo chiuso, a membrana, avente le seguenti capacita' : lt.12 ; n°2 vaso di espansione omologato ISPESL del tipo chiuso, a membrana, avente le seguenti capacita' : lt. 4 ; n°1 elettropompa centrifuga per acqua calda e refrigerata (da 0°C a100°C) in esecuzione singola, alimentazione trifase completa di controflangie guarnizioni e bulloni PN6 portata 3000 lt/h prevalenza 4 m.c.a. Circuito riscaldamento ; n°1 elettropompa centrifuga per acqua calda e refrigerata (da 0°C a 100°C) in esecuzione singola, alimentazione trifase completa di controflangie guarnizioni e bulloni PN6 Portata 1500 lt/h prevalenza 3,5 m.c.a. Circuito pannelli radianti ; n°1 valvola di by-pass da 1/2"" ; n°1 valvola di by-pass da 3/4 ; n°1 valvola di sicurezza a molla omologata ISPESL taratura 3,0 bar Portata di scarico 282,35 Kg/h ; n°1 regolazione climatica composta da : regolatore multifunzionale RVL46,1 , programmatore settimanale , termosonda esterna QAC21 , termosonda interna QAD21 , valvola a 2 vie VVG41,14 DN 15 , servocomando SKDB32,51 , Landis & Gyr (fornitura A.S.M.) ; n°1 gruppo di alimentazione completo di riduttore di pressione, valvola di ritegno e manometro da 1/2" ; n°6 valvole a sfera serie pesante intercettazione elettropompe DN 25 ; n°2 valvole di non ritorno tipo Europa DN 25 ; n°1 scambiatore di calore a piastre per sanitario Potenzialita' resa all'acqua Kw 50 Pressione max esercizio 16 bar ; n°1 regolazione a 3 punti per sanitario composta da : regolatore RCA 12,2 , termosonda QAE21,2 , termostato RAK12,0010 , valvola di regolazione a 2 vie , VVG41,15-DN15 , servocomando SKD32,51 ; n°1 bitermostato ; n°1 termometro a quadrante diam. 80 fondo scala 0-120°C con pozzetto di controllo ; n°1 manometro a quadrante diam. 80 fondo scala 10 bar con rubinetto e ricciolo di isolamento ; n°1 vaso di espansione omologato ISPESL del tipo chiuso, a membrana, avente le seguenti capacita' : lt. 5 ; n°1 valvola di sicurezza a molla omologata ISPESL taratura 5,4 bar , portata di scarico 164 Kg/h ; n°1 gruppo di alimentazione automatico completo di riduttore di pressione, valvola di ritegno e manometro da 1/2" ; n°2 valvola di non ritorno tipo Europa ; n°1 elettropompa di ricircolo acqua calda del circuito sanitario, portata 800 lt/h prevalenza 2 m.c.a., completa di contro flange guarnizioni e bulloni ; n°4 valvole a sfera pesante intercettazione elettropompe DN 25 ; coibentazione termica delle tubazioni poste in C.T. realizzata con guaine in elastomero a celle chiuse a norma legge 10/91.

10.4.Impianto di riscaldamento. Fornitura e posa in opera di : tubo in polietilene reticolato per pannelli radianti, Potenzialita' resa Kw 12, Diam. 16 mm. per un totale di n. 8 attacchi ; tubazioni in rame isolate, diam. 8 mm. lunghezza circa m.350 ; radiatori in acciaio completi di mensole di sostegno, tappi e nipples, valvoline di sfogo aria, verniciatura antiruggine e due mani a finire con colore a scelta della D.L., valvole di regolazione ad azione termostatica, detentori a quadro. Potenzialita' resa Kw 27, per un totale di n. 25 attacchi ; tubazioni in acciaio nero per eseguire gli allacciamenti dalla C.T. ai collettori di zona complete di materiali di consumo e pezzi speciali, verniciatura antiruggine ; n°1 collettore completo di cassetta ad incasso con sportello, valvola di regolazione e di intercettazione da 1", valvola di sfiato, valvola di scarico attacchi 8+8 ; n°1 collettore completo di cassetta ad incasso con sportello di valvola intercettazione, valvole di sfiato, valvola di scarico attacchi 7+7 ; n.1 collettore completo di cassetta ad incasso con sportello di valvola intercettazione, valvole di sfiato, valvola di scarico attacchi 8+8 ; n°1 collettore completo di cassetta ad incasso con sportello di valvola intercettazione, valvole di sfiato, valvola di scarico attacchi 10+10 ; n°2 termometro a quadrante diam. 80 fondo scala 0-120°C ; mq.143 pannello in polistirolo densita' 25 Kg/mc, spess. 30 mm. per tubi in polietilene da diam. mm. 16 a diam. 20 mm. ; m.70 fascia perimetrale per dilatazione h=15 cm.

11.Impianti per la cucina. E' prevista la fornitura e posa in opera di impianti per la cucina.

Rassegna progetti tipo

EDILIZIA CHIAVI IN MANO: RASSEGNA PROGETTI TIPO

Ogni costruzione speciale ha una sua particolare descrizione tecnica secondo le esigenze del cliente.

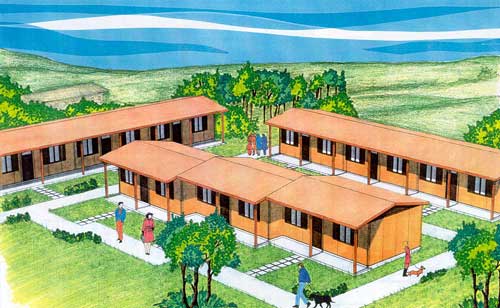

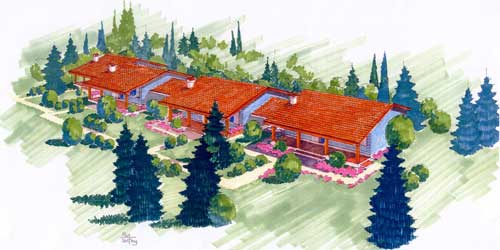

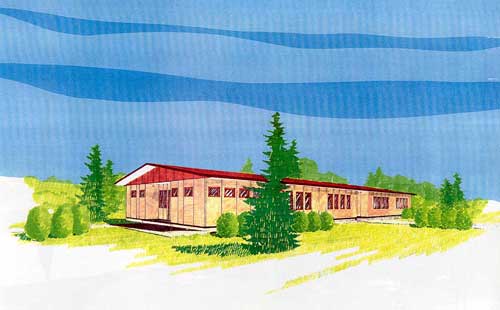

Orfanotrofio.	Casette a schiera di pronto intervento.	Ospedale per pronto intervento.	Scuole per pronto intervento.	Villetta singola.

Serie villette a schiera.
